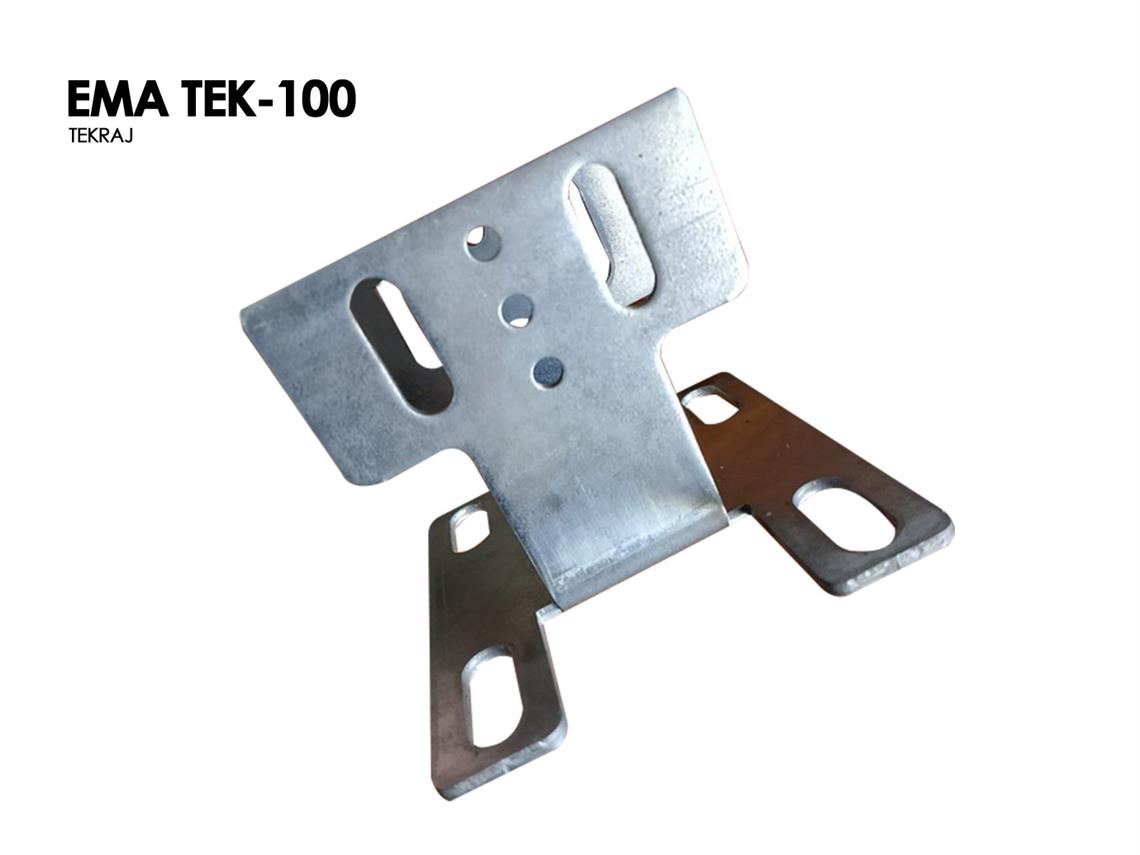

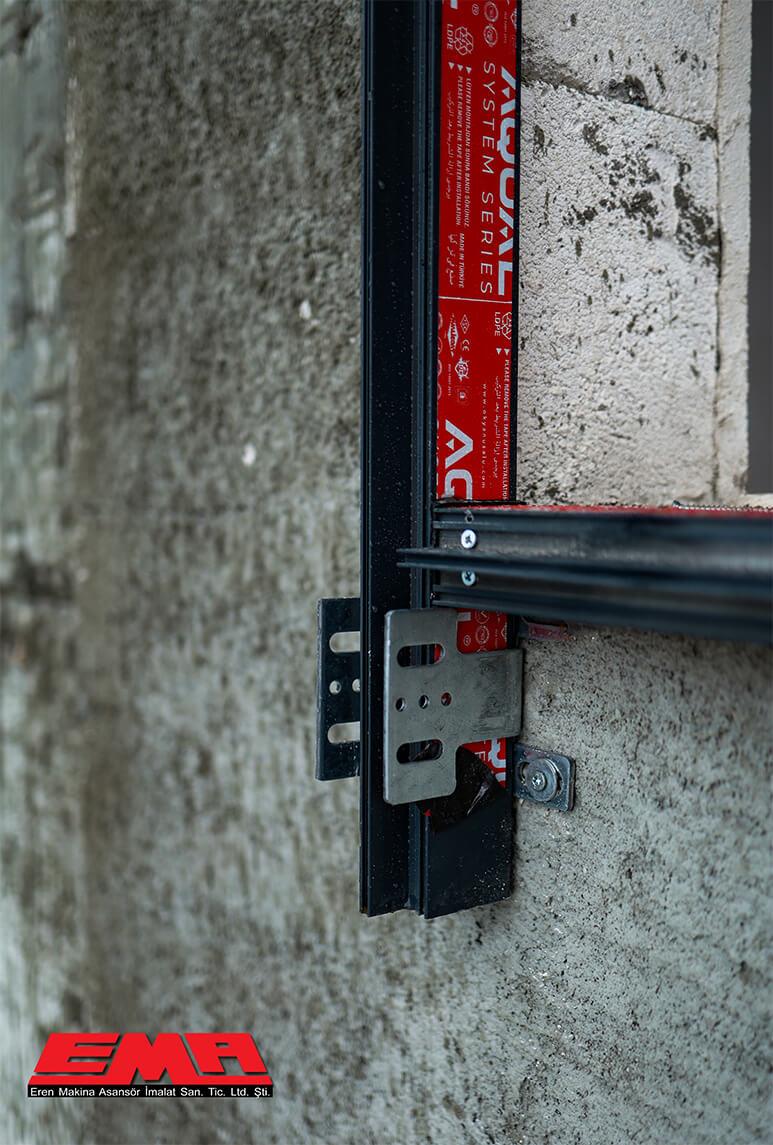

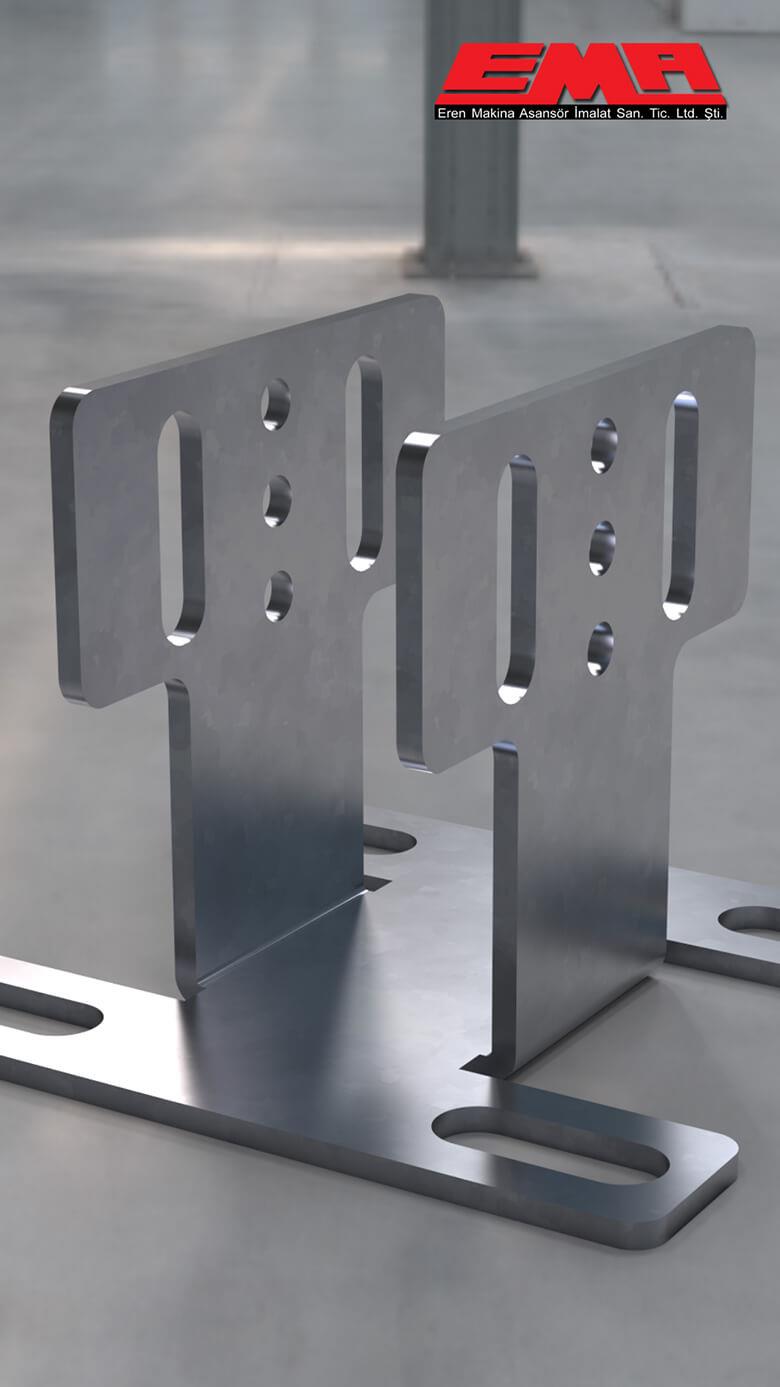

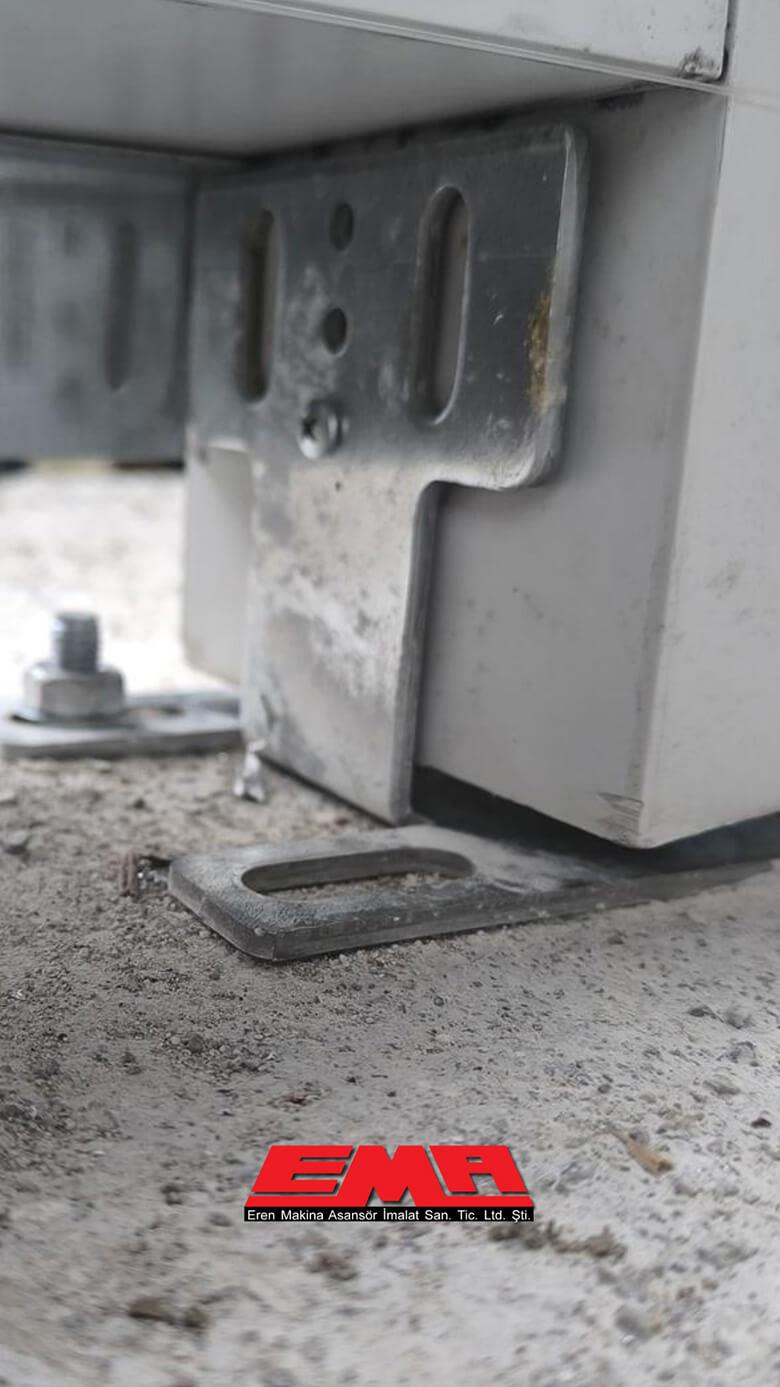

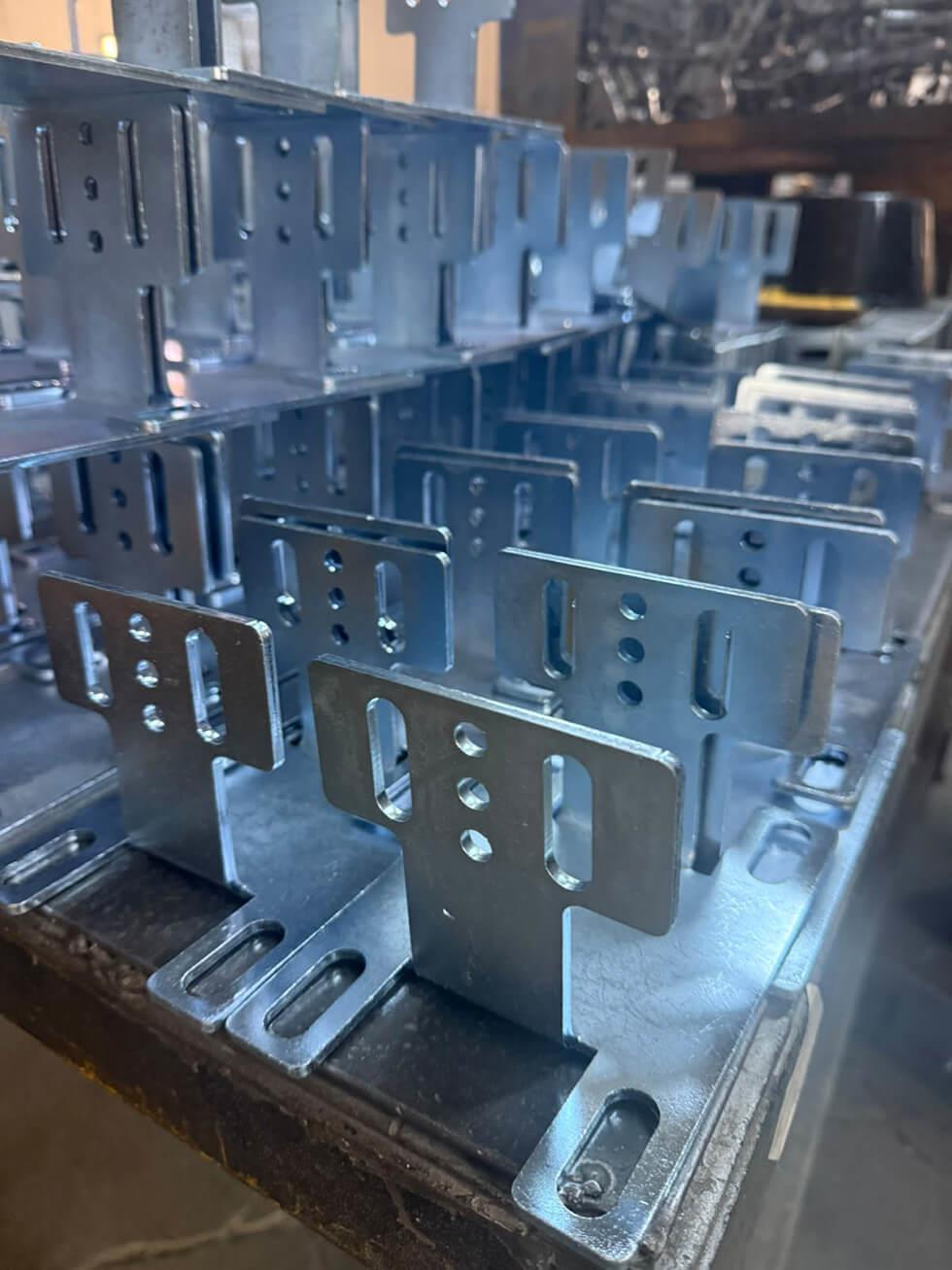

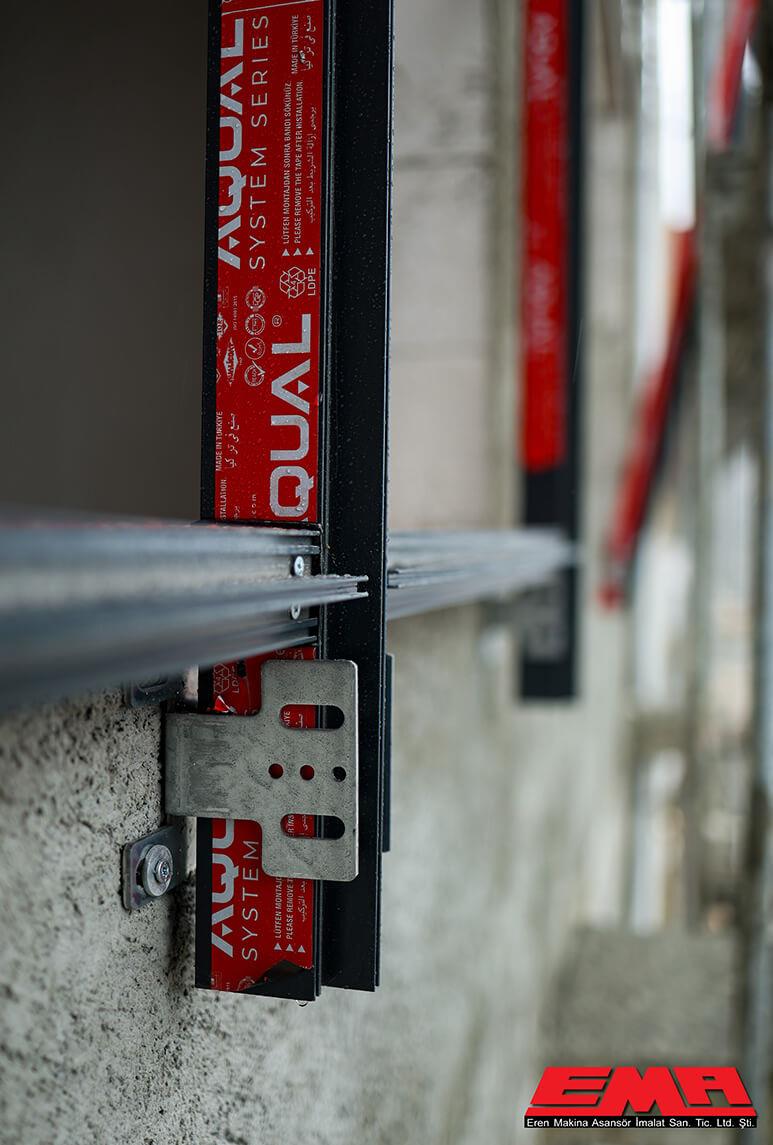

Dış Cephe Ankraj Bağlantı Elemanı Tekraj TEK-100 TEK-100 ankraj bağlantı elemanı, yapı elemanlarının birbirine sabitlenmesinde kullanılan ve özellikle dış cephe uygulamaları için geliştirilen bir ankraj çözümüdür. Benzer bağlantı elemanları çoğunlukla üç ayrı parçanın kaynakla bir araya getirilmesiyle üretilirken, TEK-100 tek parça sacdan şekillendirilir. Kaynak gerektirmeyen bu üretim yöntemi işçilik, malzeme ve zaman açısından avantaj sağlarken otomatik üretime uygun, rijitliği yüksek ve üretim hata payı düşük bir ürün ortaya çıkarır. Ürün Kodu: TEK-100 Yekpare sac bağlantı elemanı 4 mm kalınlığında ve 12 × 14 × 10 ölçülerindedir. Üretim progresif kalıp teknolojisiyle, otomatik hatlarda seri olarak yapılabilir. Delme ve bükme işlemlerinin aynı üretim akışı içinde tamamlanması sayesinde ayrıca bir kaynak işlemine gerek duyulmaz. Geleneksel yöntemde üç ayrı parçanın kaynakla birleştirilmesi gerekirken TEK-100'de ürün formu tek bir sac malzeme üzerinden oluşturulur. Sonuçta tek parçadan oluşan, kaynaksız ve otomatik üretim sistemlerine uygun bir ankraj elde edilir. Tekraj ürün grubunda yer alan TEK-100, progresif kalıp teknolojisinin sağladığı üretim avantajıyla yüksek adetlerde ve standart ölçülerde üretilebilir. Tekrarlanabilir üretim yapısı, özellikle seri imalat gereken projelerde işçilik ve üretim süresinin daha verimli kullanılmasına imkan verir. Üretim Yapısı Yekpare & Kaynaksız Ankraj Yekpare Ankraj Ürün formu tek bir sac malzemenin şekillendirilmesiyle oluşturulur. Kaynaksız Ankraj Parçaların birbirine kaynakla birleştirilmesine ihtiyaç duyulmaz. Seri Ankraj Üretimi Progresif kalıp teknolojisi, otomatik hatlarda seri üretim yapılmasına olanak verir. Galvanizli Ankraj Galvaniz kaplama, ankraj yüzeyini dış ortam koşullarına karşı korur. Ankraj Bağlantı Elemanı TEK-100 Ankraj Nedir? Ankrajlar, yapı elemanlarını taşıyıcı sistemlere bağlamak ve sabitlemek için kullanılan bağlantı elemanlarıdır. Her uygulamanın ihtiyacı aynı olmadığı için ankrajın geometrisi, ölçüsü, malzemesi ve bağlantı yöntemi de projeye göre farklılık gösterebilir. TEK-100, özellikle dış cephe uygulamalarında kullanılmak üzere üretilen yekpare sac ankraj bağlantı elemanıdır. Ürünü oluşturmak için birden fazla parçayı kaynakla bir araya getirmek yerine, tek bir sac levha istenilen forma getirilir. 4 mm kalınlığındaki sac malzemeden üretilen TEK-100, 12 × 14 × 10 ölçülerindedir. Progresif kalıpla üretildiği için otomatik üretim hatlarında yüksek adetli imalata uygundur. TEK-100 Ankraj Özellikleri Sertifikalı metal saclardan imalat 4 mm sac kalınlığı Galvanizli ankraj yüzeyi Tek parça ankraj Kaynaksız üretim Kutulu ürün sistemi Progresif kalıp üretimi Seri üretime uygun Ankraj Kullanım Alanları Ankraj Nerelerde Kullanılır? Ankraj bağlantı elemanları, yapı ve montaj uygulamalarında farklı elemanların taşıyıcı yüzeylere sabitlenmesi gereken pek çok noktada karşımıza çıkar. Ancak her bağlantı için aynı ankrajın kullanılması söz konusu değildir. Bağlantının yapılacağı yüzey, taşıması gereken yük, uygulamanın geometrisi, bulunduğu ortam ve projenin teknik kriterleri ankraj seçiminde birlikte değerlendirilir. Dış Cephe Bağlantıları Dış cephe sistemlerinde ankrajlar, kaplama elemanları ile ana taşıyıcı yapı arasındaki bağlantıyı sağlar. Doğru ankraj seçimi, cephe sisteminin projede öngörülen biçimde uygulanabilmesi açısından önemlidir. Cephe Kaplama Sistemleri Metal, kompozit ve farklı mimari cephe kaplamalarının taşıyıcı sisteme bağlanmasında ankraj çözümlerinden yararlanılır. Kullanılacak bağlantı elemanı, kaplama sisteminin ve projenin gereksinimlerine göre belirlenir. Çelik Konstrüksiyon Bağlantıları Çelik konstrüksiyon uygulamalarında profil, plaka ve farklı taşıyıcı parçaların beton ya da diğer yapı yüzeylerine sabitlenmesi gerektiğinde uygun ankraj sistemleri kullanılabilir. Makine ve Ekipman Sabitleme Endüstriyel tesislerde makine, ekipman, kaide ve mekanik sistemlerin taşıyıcı yüzeylere sabitlenmesi için de ankraj çözümleri kullanılır. Ankraj tipi burada ekipmanın ve uygulamanın teknik şartlarına göre seçilir. Konsol ve Yapısal Sabitlemeler Konsolların, destek elemanlarının ve yardımcı yapı bileşenlerinin taşıyıcı sisteme bağlanması gereken noktalarda uygulamaya uygun ankraj tipleri tercih edilir. Taşıyıcı Yapı Bağlantıları Betonarme ve diğer taşıyıcı yüzeylere farklı yapı parçalarının sabitlenmesi gereken uygulamalarda da ankraj bağlantı elemanlarından yararlanılır. TEK-100 Kullanım Alanı TEK-100 Dış Cephe Bağlantı Ankrajı Ankrajlar çok farklı yapı ve endüstri uygulamalarında kullanılır. TEK-100 ankraj bağlantı elemanının kullanım alanı ise özellikle dış cephe sistemleridir. TEK-100, dış cephe kaplama elemanlarının taşıyıcı yapıyla bağlantısında kullanılır. Tek parça sacdan üretilmesi, kaynak gerektirmemesi, galvanizli yüzeyi ve progresif kalıpla seri üretilebilmesi ürünün temel özelliklerini oluşturur. Dış Cephe Sistemleri Cephe elemanlarının taşıyıcı sisteme bağlanmasında kullanılır. Cephe Kaplama Bağlantıları Kaplama elemanları ile ana taşıyıcı yapı arasındaki bağlantıyı oluşturur. Kaynaksız Ankraj Tek parça sacdan şekillendirilen yekpare bir bağlantı yapısına sahiptir. Seri Üretim Progresif kalıpla standart ölçülerde ve tekrarlanabilir şekilde üretilir. Progresif Kalıp ile Yekpare ve Kaynaksız Ankraj TEK-100 ankraj bağlantı elemanı progresif kalıp teknolojisiyle üretilir. Sac malzeme hat boyunca ilerler ve her istasyonda ürün formunu oluşturan farklı bir işlem uygulanır. Kesme, delme, bükme ve şekillendirme bu üretim akışının parçalarıdır. Sac malzeme üretim hattında ilerlerken kesme, delme, bükme ve şekillendirme işlemlerinden sırasıyla geçer. Bu yöntemin önemli farkı, ayrı ayrı üretilmiş parçaları sonradan kaynakla birleştirmek yerine ürünün tek bir sac üzerinden şekillendirilmesidir. İşlemler tamamlandığında ortaya yekpare bir ankraj çıkar. Aynı işlemlerin aynı sıra içerisinde tekrar edilmesi seri üretimde önemli bir avantajdır. Özellikle yüksek adetlerde ürün ölçülerinin ve geometrisinin belirlenen standartlarda tutulmasını kolaylaştırır. Kaynaksız Ankraj Üretimi TEK-100 tek parça sac üzerinden üretildiğinden, ürünü meydana getirmek için ayrı parçaları kaynakla birleştirmek gerekmez. Kaynak işleminin üretim sürecinden çıkarılması, kaynaklı birleşimlerde oluşabilecek üretim farklılıklarını azaltır. Aynı zamanda ankrajın geometrisinin seri üretim boyunca daha tutarlı tutulmasını kolaylaştırır. Hassas ve Tekrarlanabilir Ankraj Üretimi Progresif kalıp sisteminde her ürün aynı işlem sırasından geçer. Bu düzen, seri üretimde ölçülerin kontrol altında tutulması açısından önemli bir avantaj sunar. TEK-100'ün otomatik üretim hatlarına uygun olması da sürecin standartlaştırılmasını kolaylaştırır. Böylece yüksek adetli siparişlerde birbirine yakın ölçü ve forma sahip ürünlerin üretilebilmesi mümkün olur. Ankraj Yüzey Koruması Galvanizli Ankraj Bağlantı Elemanı TEK-100 galvanizli ankraj yüzeyine sahiptir. Metal üzerine uygulanan çinko kaplama, yüzeyin özellikle nem ve oksijen gibi dış ortam etkilerine karşı korunmasını sağlar. Böylece metal yüzeyin kullanım süresince korunması desteklenir. Ankraj Üretim Teknolojisi TEK-100 Ankrajın Üretim Avantajları Tek parça sac kullanımı ile progresif kalıp teknolojisinin birlikte kullanılması, TEK-100'ün otomatik hatlarda seri ve standart ölçülerde üretilebilmesini sağlar. Yekpare Ankraj Birkaç parçanın bir araya getirilmesi yerine ürün tek sac malzemeden şekillendirilir. Seri Ankraj Üretimi Progresif kalıp sistemi yüksek adetli ve düzenli üretim yapılmasına olanak verir. Ölçüsel Tutarlılık Üretim adımlarının her parçada aynı şekilde tekrarlanması, ürün ölçülerinin kontrol altında tutulmasını kolaylaştırır. Kaynaksız Ankraj Yekpare ürün yapısı sayesinde ayrı parçaların kaynakla birleştirilmesine gerek kalmaz. Üretim Verimliliği Birden fazla şekillendirme işleminin aynı hat üzerinde yapılabilmesi üretim sürecini daha pratik hale getirir. Kutulu Ankraj Sistemi TEK-100 kutulu olarak sunulur; bu yapı depolama ve sahadaki ürün düzeninin daha kolay yönetilmesini sağlar. TEK-100 Ankraj Teknik Özellikleri Ankraj Modeli TEK-100 Ürün Grubu Ankraj / Dış cephe bağlantı elemanı Ürün Serisi Tekraj Malzeme Kalınlığı 4 mm Ölçü 12 × 14 × 10 Üretim Şekli Yekpare sacdan progresif kalıp ile ankraj üretimi Birleştirme Kaynaksız Yüzey Galvanizli Ambalaj Kutulu
