Asansör konsolları kılavuz rayların güvenliğinden, sürdürülebilirliğinden ve konforundan sorumlu çok önemli ekipmanlardır. İster standart asansör olsun ister paket asansör sistemleri ister yeni nesil asansör sistemleri olsun tüm sistemlerde dikey transportların taşıyıcı ve kılavuzu olan rayların kalitesi, güvenliği ve sabitliği çok önemlidir. Deprem veya herhangi bir yüke maruz kalındığında aşırı kuvvet yüklenmelerine karşı dayanıklı olması gerekir. Kılavuz rayların deforme olmadan, eğilmeden, kırılmadan, bükülmeden işlevini yerine getirmesi diğer asansör ekipmanlarının da güvenliği açısından çok önemlidir.
Deprem bölgelerinde hasar tespit çalışmalarında bazı binaların hasar almamasına rağmen çok dayanıklı raylarla montajın gerçekleştirilmesine rağmen dikey transportların kullanılamaz hale geldiği tespit edilmiştir.
Çok Dayanıklı Kılavuz Raylarda Deprem Bölgelerinde Tespit Edilen Hasarlar
- Kılavuzların eğilmesi
- Rijitliğini kaybetmesi
- Düşey doğrultusunu koruyamaması
- Karşı ağırlığın raydan çıkması
Depremler aynı ivme ile bir yapıda hem dikey transportu hem de binayı etkilemektedir. Dikey transportların dayattığı yükler binanın yapısal destek sistemine aktarılır. Kılavuz rayların hem yapı ile hem de asansör ekipmanları ile teması bulunmaktadır. Bu yüzden sabitlenmesini sağlayan asansör konsollarının çok kaliteli, güvenli ve projeye uygun olması çok önem arz etmektedir. Yukarıda bahsettiğimiz hasarların olmasının sebebi bağlantı elemanlarının yük altında işlevselliğini kaybetmesidir. Sistemin projeye uygun raylar kadar doğru, kaliteli ve güvenli konsolların olması gerekmektedir. Konsollarla ilgili tüm parçaların yerinden çıkmayacak kalitede dayanıklı malzemelerden üretilmelidir.
Kılavuz Rayların Yatay Hareketinin Yana Doğru Açılmasının Sebepleri
Günümüzde binalar teslim edildikten sonra genelde asansör sistemlerinin projelendirmeleri yapılmaktadır. Bu yüzden özel çözüm asansör sistemleri ile tasarım ve projelendirme yapılması gerekmektedir. Kılavuz raylar çok dayanıklı malzemelerden olup aşınmayan özelliktedir. Ama beton ile bağlantıyı sağlayan bağlantı elemanlarının yer değiştirmesi rayların pozisyonunu da etkilemektedir.
Her projenin koşulları, rüzgâr yükü, belirlenen beyan yükü, taşıma yükü, kabin yükü, karşı ağırlık ile yardımcı cihazların yükleri farklıdır. Bu yüzden projenin özelliklerine uygun bağlantı elemanlarının kullanılması gerekmektedir. Özellikle yüksek yapılarda yüksek seyir konforuyla hızlı taşıma gerçekleştirecek yeni nesil asansör sistemlerinde ulaşımın sarsılmadan gerçekleşmesi için dengeli sistemler oluşturulmasında asansör konsolları daha da önem kazanmaktadır.
Asansör projeleri hesaplamaları yapılırken kılavuz rayların tüm yükler ve kuvvetlere karşı dikey yöndeki hareketine göre yapılmaktadır. En önemli hesaplamalardan biri yana doğru açılmaları önlemek olmalıdır.
Asansör kuyu boşluğunun içerisinde kabin ve karşı ağırlık aşağı veya yukarı hareket ederek katlar arasında ulaşımı sağlarken beklenmedik bir hareket halinde yatay yönde savrulup raylara tutunmaktadır. Konsollar, rayların sabitliğini koruyacak bir malzemeden olmadığında yatay hareketler risk oluşturmaya başlar. Zamanla ani ve aşırı zorlanmalar kabin ağırlık merkezinin yer değiştirmesine sebep olmaya başlayarak kılavuzların sabitliğinde risk oluşturmaya başlar. En istenmeyen durum deprem gibi aşırı yük altında boşluklardan kabin ve ağırlığın dışarı çıkmasıdır. En riskli durum ise dışarı çıkıp birbirlerine çarpmalarıdır. İster deprem olsun ister herhangi bir beklenmedik hareket olsun asansör bağlantı elemanlarının her koşulda rayları sabitliğini koruyacak özellikte olması gerekir. Yatay bir hareket anında rayların rijitliğini kaybetmemesi, eğilmemesi, dikey yönde doğrultusunu koruması gerekir.
Ani ve aşırı zorlanmalar kabin ağırlık merkezinin yer değiştirmesi rayları etkileyeceğinden bağlantı elemanlarının tüm kuvvetlerin oluşturacağı etkiyi karşılayabilir kalitede olması gerekmektedir. Hareket kabiliyeti yüksek olan bir ekipman olmalıdır. Yatay hareketin önüne geçmenin en etkili ve güvenilir yoludur.
Dikey transportların tesisatında halatların veya kayışların uzun ömürlü olmasında da konsolların etkisi çoktur. Rayların en iyi performansı göstermesi halat gerilimi kaynaklı eşitsizliklerinde oluşmasını önler.

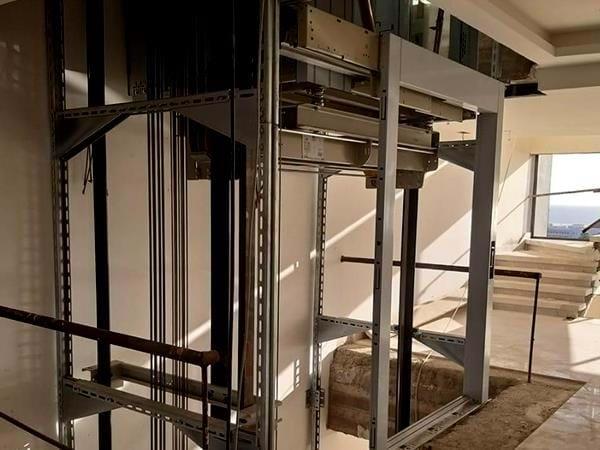

EMA Konsollarıyla Standartlaştırılmış Ayarlanabilir Tasarımlar
Her türlü asansör projesine uygun konsol çeşidimiz bulunmaktadır. Tesis de kullanılacak tesisatın farklılıklarına göre çeşitlerimiz bulunmaktadır. Her kuyuya özel ayarlanabilir tasarımlardır.
EMA olarak benzersiz konsol modelleri tasarlayıp üretmekteyiz. IQ-Quarter Moscow City Central Terminal projesinde ikiz kulelerin kuyu ayırımı ve konsol ekipmanları EMA tarafından tedarik edilmiştir. THYSSENKRUPP Elevator tarafından projelendirilmiştir.
Her projeye uygun ölçülerde tasarımlarımız mevcuttur. Takviyeli, kaburgalı ve klasik tasarımlarımız her projeye çözüm getiren akıllı ekipmanlardır.
Dayanıklı ve kaliteli olan kılavuz ray ile aynı mukavemette olabilecek özel tasarımlardır.
- Hidrolik sistemlere göre
- Kuyu boşluğunun dar olmasına göre
- Derinliğin genişlikten fazla olmasına göre
- L karkaslı sistemlere göre
- Kabin ve karşı ağırlık rayının aynı konsola bağlanmasına göre
- Karşı ağırlığın, kabinin sağ veya sol tarafta çalışmasına göre
- Genişliğin derinlikten fazla olmasına göre
- Karşı ağırlığın kabinin arkasında çalışmasına göre
EMA konsol çeşitleri esnek ölçülere sahip olup kuyu koşulları ne olursa olsun sorunsuz montajı yapılabilmektedir. Ürünlerimiz sayesinde birinci montaj aşaması güvenli bir şekilde tamamlanır. Sorunsuz bir şekilde ikinci montaj aşamasına başlanabilir.
Asansör Tipine ve Durak Sayısına Göre EMA Ray Bağlantı Elemanları
- EMA Konsolları için dikey transportların tipinin ve durak sayısının söylenmesi yeterlidir. Kılavuzlanmayı en iyi şekilde sağlayacak ekipmanlardır.
- Uygulama sırasındaki betondaki değişimlerde müdahale gerektirmeyen, her zaman malzeme bütünlüğünün korunduğu cıvata ve klipslerle sabitlenmenin sağlandığı sistemlerdir.
- Galvaniz kaplıdır. Sertifikalı metal saclardan imal edilmektedir.
- Her türlü kuvvete karşı yüksek hareket kabiliyetlidir.
- Mukavemet sınıfı üstün bağlantı elemanlarıdır.
- Konsollarımız bir paket içerisinde set halindedir. Her kat için paket içinde somunlar, tırnaklar, dübeller, cıvatalar, ağırlık ve ana ray konsolları bulunmaktadır. Ürünlerimizin set halinde olması montaj süresi açısından önemli bir avantajdır. Projelerin planlanan sürede teslim edilmesine katkı sağlar. Her kata ait bir set olması montaj günü aksamalar olmasını engeller.
- Bağlantı elemanları paketlerimiz her türlü şantiye ortamında kolayca muhafaza edilebilir. Montaj sırasında seri bir şekilde kurulum yapılır.
- Sektöre kazandırdığımız kullanımı kolay paketleme özelliği ile işletmeler hem zamandan hem de ekstra maliyetlerden tasarruf sağlamaktadır.
- Her pakete ait ağırlık barkotlu kodlar bulunmaktadır. Periyodik kontrollerde değişim gerektiren en küçük parça için bu kodun belirtilmesi yeterlidir. Küçük parça yenisi ile kolayca değiştirilir. Tüm konsol sisteminin değiştirilmesine gerek kalmaz.
- Çatlama ve kırılma riski yoktur. Ek gerilimler ve çarpıklıklar oluşmaz.
- Ani ve aşırı zorlanmalar nedeniyle beklenmedik tepkiler vermez.
- Montaj ve kurulum aşamasında kuyu sıcaklığı, rüzgâr ve hava koşulları için ürünlerimizde ayarlama yapılması gerekmemektedir.
- Yüksek hareket kabiliyetine sahip ürünlerdir. Deprem gibi ani ve aşırı zorlanmalarda esneme payına sahip olduğundan yüksek derece dayanım gösterir. Hem ekonomik çözüm sunar. Hem de güvenli bir çalışma sağlar.
- Bağlantı elemanlarının standart olarak hangi mukavemet değerlerine sahip olması bellidir. Bu standart için iyi kalitede sertifika sahibi hammadde kullanmaktayız.
“Kalite en iyi iş planıdır.” John Lasseter
EMA bağlantı sistemleri ile kabin ve karşı ağırlığın yatay hareketinin oluşturacağı riskleri engelleyin…
